万深Root360增强型微根管原位根系分析系统

一、用途

用于对万深Root360等微根管成像仪硬件成像的原位根系图像进行基于人工智能深度学习的原位土培根系图自动识别提取，自动识别提取土培原位根系量≥80%（时间仅约2分钟），极大减少交互引导修正分析根系的工作量，能自动拼接不同位置的2D根系图像；以及对洗净后的根系图像进行多参数、批量化的自动分析。

二、主要性能指标

1、配360度全景（鱼眼镜头）、无需调焦、光学分辨率300dpi、600dpi、1200dpi可选的微根管成像仪，可一次自动拼合获取≥23.5cm×80.0cm的高分辨率根系图像（主机尺寸65×6.5cm，单次成像幅面23.5cm×18cm，成像时间约1.5分钟），内置可连续工作约20h的24V锂电池。工作环境：温度0~50℃、相对湿度0-99%（无水汽凝结）

2、配光学分辨率4800×9600、A4加长的双光源彩色扫描仪。根系透扫幅面为30 cm×20 cm，最小像素尺寸0.0053mm ×0.0026 mm。

3、基于人工智能深度学习的原位土培根系图自动识别提取，自动识别提取土培原位根系量≥80%（时间仅约2分钟），极大减少交互引导修正分析根系的工作量。

4、可分析测量：

（1）根总长、根平均直径、根总面积、根总体积、根尖计数、分叉计数、交叠计数、根直径等级分布参数、根尖段长分布。

（2）可不等间距地自定义分段直径，自动测量各直径段长度、投影面积、表面积、体积等，及其分布参数。

（3）能进行根系的颜色分析，确定出根系存活数量，输出不同颜色根系的直径、长度、投影面积、表面积、体积。

（4）能进行根系的拓扑分析，自动确定根的连接数、关系角等，还能单独地自动分析主根或任意一支侧根的长度和分叉数等，可单独显示标记根系的任意直径段相应各参数（分档数、档直径范围任意可改，可不等间距地自定义），并能进行根的分叉裁剪、合并、连接等修正，修正操作能回退，以快速获得100%正确的结果。

（5）能用盒维数法自动测根系分形维数。可分析根瘤菌体积在根系中的占比，以客观确定根瘤菌体贡献量。

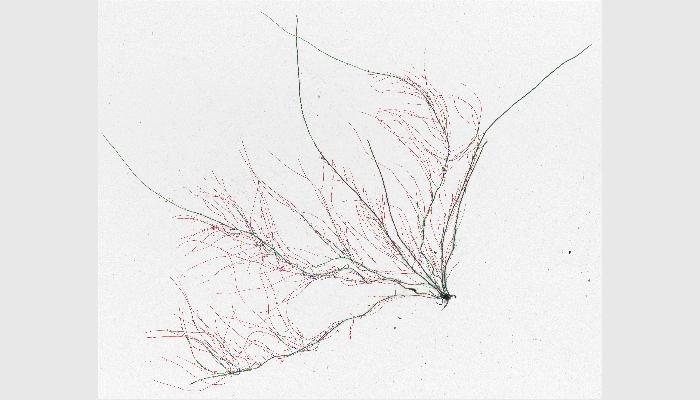

（6）对洗净根系，可大批量的全自动根系分析，对各分析结果图可编辑修正，还能做根系生物量分布的大批量自动化估算。

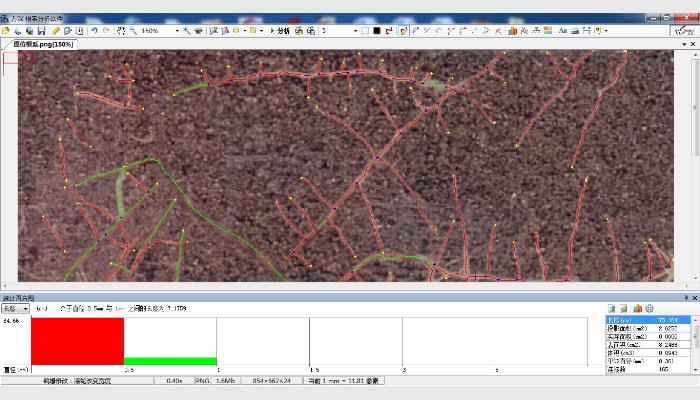

（7）可对原位根系图像做磁性吸附交互引导分析、锁定编辑根系路径、修正根系的长短、粗细、位置等，具有鼠标编辑点的跟随放大镜，具有根系自动拼图功能。

（8）具有向地角分析、路径分析、主根提取分析特性。

（9）能自动测量油菜、大豆等果荚的果柄、果身、果喙部分的粗细、长、弧长、玄高等参数。

（10）能自动测量各种粒的芒长。能测各类针叶的叶面积、长度、粗细。

5、各分析图像、分布图、结果数据可保存，分析结果输出至Excel表，可输出分析标记图。

6、仪器有云平台支持，可将分析数据保存到云端随时随地查看。

三、标准配置

1、万深 根系分析系统增强型软件U盘及软件锁1套

2、万深Root360微根管成像仪主机1套（含便携式防水箱，送测量卷尺1把）

3、透明预埋探管10根（外径75mm，长度120cm）

4、探管的运输保护筒10个（其筒盖是透明预埋探管的端罩）

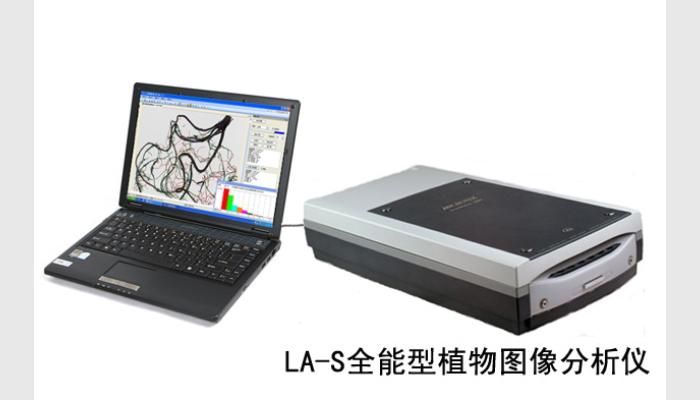

5、光学分辨率4800×9600、A4加长的双光源彩色扫描仪1台

6、根系成像盘3个

选配：

1、本产品需使用电脑，推荐选配：品牌电脑（11代以上酷睿i5 CPU / 16G内存/ 21.5”彩显/无线网卡，1个USB3.0+3个USB2.0口，运行环境Windows 10或11完整专业）

2、预埋透明探管的土钻、透明预埋探管（可选长度160cm）
